Автоматическая машина выбора и размещения применяется ко всем видам светодиодных фонарей

Автоматическая машина для захвата и размещения. Применяется ко всем видам светодиодных светильников. Описание машины для захвата и размещения HT-E8S. Основная функция машины SMT HT-E8S: используется в производственном процессе SMT для точного монтажа компонентов на фиксированном положении печатной платы. Машина SMT использует всасывающую насадку на головке...

Отправить запрос

Особенности

Автоматическая машина для захвата и размещения применяется ко всем видам светодиодных фонарей.

Описаниемашины для захвата и размещения HT-E8S

Основная функция станка SMT HT-E8S: используется в производственном процессе SMT для точного монтажа компонентов на фиксированном положении печатной платы.

Машина SMT использует всасывающее сопло на головке для поглощения различных компонентов из питателей и установки их на печатную плату.

Машина для захвата и размещения SMT является основным оборудованием в производственном процессе SMT, которое не может быть заменено другим оборудованием.

Производственный процесс SMT - это нанесение паяльной пасты, монтаж компонентов, сварка оплавлением - это самый важный процесс в производственном процессе SMT. Чтобы добиться хорошего качества монтажа, машина для захвата и размещения SMT должна иметь хороший процесс монтажа в дополнение к хорошему оборудованию.

Mвсе особенности

Одномодульный магнитный линейный двигатель, многофункциональная машина для захвата и размещения

Монтажные компоненты: светодиодный чип, конденсаторы, резисторы, линзы, микросхемы, в форме.

компоненты и т.д.

Компонент:Мин.размер 0402 Макс. Высота 15 мм

Применение: драйвер питания, электрическая плата, объектив, лампа DOB, линейная лампа, бытовая техника и т. д.

28 питающих станций и 12 насадок.

Идентификация полета с выравниванием зрения, коррекция отметок

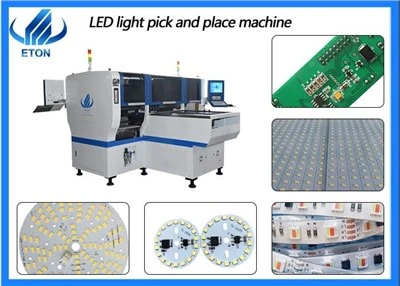

Изображение машины

227E8S

АвтоматическийМашина для захвата и размещения HT-E8S-1200

Технический параметр

Модель	HT-E8S-1200
Измерение
Длина	2550 мм
Ширина	1650 мм
Высота	1550 мм
Общий вес	1700 кг
печатная плата
Длина печатной платы Ширина	Макс: 1200500 мм Мин: 100100 мм
Толщина печатной платы	0.5-5 мм
Зажим печатной платы	Регулируемое давление пневматическое
Режим монтажа	Групповая комплектация и отдельное размещение\раздельная комплектация и отдельное размещение
O.S.
Система	Windows 7
Программное обеспечение	НИОКР независимо
Отображать	Сенсорный монитор
Устройство ввода	Клавиатура, Мышь
Система обзора
№ камеры	2 комплекта импортной камеры
№ камеры	Видение для идентификации полета, коррекция MARK
Точность монтажа	±0.04 мм
Монтажная высота	<15mm (Automatic Changing)
Скорость монтажа	45000 CPH(Оптимальная скорость)
Компоненты	Светодиоды, конденсаторы, резисторы, микросхемы, фасонные компоненты и т. д.
Компоненты Пространство	0.2 мм
Количество питающих станций	28 шт.
Количество насадок	12 шт.
Власть	380AC 50 Гц
Потребляемая мощность	4 КВт
Рабочая среда	23 градуса ±3 градуса
Конвейерная передача	Максимальная длина: 1200 мм
Скорость передачи	>1000 мм/сек.
Направление передачи	Оба направления (опция)
Режим передачи	Автоматический онлайн-драйв
Подача воздуха	0.4-0.6МПа (4-6кгс/см2)150 Н/мин
Электрическое управление	Независимые исследования и разработки ETON
Путь привода оси X,Y,Z	Высококачественный магнитный линейный двигатель + серводвигатель
Способ подачи	Электрический питатель с двойным двигателем
