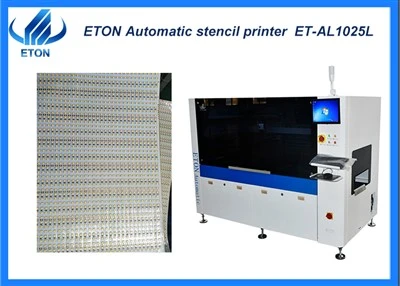

Трафаретный принтер SMT
Что такое трафаретный принтер SMT
Трафаретная печатная машина SMT — это тип оборудования, используемого для печати в процессе печати по технологии поверхностного монтажа (SMT) электронных компонентов. В производственной линии SMT машина для трафаретной печати SMT в основном используется для равномерной печати паяльной пасты на контактной площадке печатной платы (печатной платы) для последующего размещения электронных компонентов. С помощью трафаретной печатной машины SMT можно реализовать высокоточную и высокоэффективную печать паяльной пастой, обеспечивая качество размещения и эффективность производства электронных компонентов.
Преимущества трафаретного принтера SMT
Последовательный брендинг
Последовательный брендинг является ключом к успеху для многих предприятий. Использование трафарета означает, что вы можете разместить свой бренд на чем угодно, например на стенах, окнах, автомобилях или транспортных материалах.
Четкие вывески
Яркие указатели играют важную роль в обеспечении безопасности. Использование трафарета для создания четких указателей может предупредить об опасных материалах, закрытых зонах или даже обновленных часах работы.
Экономия
Существуют сервисы, которые могут создавать индивидуальные трафареты для вашего бизнеса, но если вам нужно несколько трафаретов, они могут оказаться непомерно дорогими. Кроме того, это негибкие решения. Если вы вносите какие-либо изменения в свой брендинг, вам придется заказать совершенно новый трафарет или перепрограммировать машину, если у вас есть электронный трафаретный принтер SMT.
Экономия времени
С помощью трафаретного принтера SMT вы получите равномерный и точный рез за считанные минуты. Вы также сократите время ожидания заказа индивидуального трафарета, если у вас есть машина для использования в вашем бизнесе.
Почему выбирают нас
Рынок сбыта
У нас большая доля рынка в США, Корее, Индии, Германии и Турции, а также более чем в 20 других странах. Наши местные инженеры в Индии (Дели, Мумбаи и Даман), Турции, Египте и других странах обеспечивают большое удобство.
Патент на технологию
Мы уделяем особое внимание профессиональному и эффективному развитию технологий и инновациям. Мы обладаем 9 патентами на изобретения, 112 практическими патентами и 12 авторскими правами на программное обеспечение. Кроме того, компания ETON изобрела самую быструю автоматическую машину для захвата и перемещения, развивающую скорость 250000 CPH.
Наши сертификаты
У нас есть несколько важных сертификатов, в том числе сертификат CE, сертификат CCC и сертификат SIRA. Каждый из этих сертификатов демонстрирует нашу приверженность качеству и безопасности.
Наши услуги
ETON предлагает комплексные услуги: предпродажную, предпродажную, послепродажную и техническую поддержку. Наша профессиональная команда обслуживания имеет богатый опыт, позволяющий решать вопросы наших клиентов. Мы всегда стремимся оказать вам лучшую поддержку!
Типы трафаретных принтеров SMT
Трафарет SMT/PCB в рамке
Он поставляется в виде трафарета для паяльной пасты, который был вырезан лазером и затем постоянно прикреплен к раме. Прикрепляя трафарет, используйте край сетки, чтобы натянуть фольгу трафарета внутри рамки. Трафареты в рамке предназначены для трафаретной печати на печатных платах в больших объемах. Шаблон дополнительно обрабатывает гладкое отверстие, которое можно использовать с интервалами 16 мил или меньше. Идеально подходит для трафаретной печати на печатных платах большого объема с использованием технологии поверхностного монтажа в рамке. Трафарет имеет двойное склеивание, что предотвращает сильный износ.
Безрамочный SMT-трафарет
Этот тип трафарета, также называемый фольгой, представляет собой трафарет, вырезанный лазером, предназначенный для работы с рамкой многоразового использования, известной как система зажима трафарета. Тип трафарета SMT, не требующий постоянного приклеивания к раме. Безрамные трафареты SMT дешевле, чем трафареты в рамке. Помимо превосходного качества и отличной производительности, он также экономит ваши деньги на хранилище. Он имеет бесшовную открытую стенку, которую можно использовать с шагом 16 мил и ниже, особенно для микро-BGA, а также стандартное время выполнения заказа – 24-час.
Электроформованный трафарет SMT
Трафареты SMT, полученные электроформованием, или фольга, полученная электроформованием, представляют собой трафареты на основе никеля, постоянно прикрепленные к рамке трафарета с помощью сетчатого обода, который растягивает фольгу внутри рамки. Трафареты, полученные электроформованием, обладают одними из лучших свойств отделения пасты. В результате он используется в приложениях SMT с мелким шагом (шаг от 12 до 20 мил) на печатных платах. Это также применимо к перевернутым чипам, пластинам с выступом и µBGA (шаг от 6 до 12 мил). Кроме того, бесшовные трапециевидные боковые стенки трафарета SMT улучшают нанесение паяльной пасты.
Общий процесс для трафаретного принтера SMT
Это аддитивный процесс, при котором производитель создает трафарет путем гальванопластики никеля. На никелевых трафаретах, полученных гальванопластикой, легче формировать отверстия меньшего размера с более мелким шагом. Стенки отверстий очень гладкие и зеркальные, что обеспечивает хорошее высвобождение паяльной пасты, поскольку она не прилипает к бокам. Процесс гальванопластики позволяет формировать никель вокруг шаблона фоторезиста с отверстиями, соответствующими дизайну платы. Время обработки велико, а первоначальная стоимость производства также высока. Однако стоимость трафарета не зависит от количества содержащихся в нем отверстий. Таким образом, для трафаретов с большим количеством отверстий процесс гальванопластики позволяет сократить время обработки.
Это субтрактивный процесс, при котором образование апертуры происходит в результате химического травления. Хотя это относительно недорогой процесс, результаты гораздо хуже, поскольку травление образует шероховатые боковые стенки отверстий. Химическое травление создает отверстия в металлическом листе с помощью кислоты. Скорость производства обычно высокая, а себестоимость низкая. Однако метод подходит только для формирования больших проемов, и существует тенденция к образованию на стенах формы песочных часов. Химическое травление непригодно для формирования трафаретов с мелкими отверстиями.
Это также субтрактивный процесс, при котором формирование апертуры происходит, когда лазерный луч удаляет нежелательный материал с фольги-трафарета, обычно из нержавеющей стали. Лазерная резка помогает формировать трафареты высокого качества и с высокой степенью точности. В отличие от двух других методов, лазерная резка позволяет сделать отверстия трапециевидными, а не вертикальными, тем самым обеспечивая хорошее отделение припоя. Лазерная резка помогает достичь более стабильных результатов, а более высокая точность процесса позволяет создавать отверстия с очень мелким шагом при разумных затратах. Единственным его недостатком является относительно низкая скорость изготовления.
Процесс изготовления трафаретного принтера SMT
Выбор материала трафарета
Процесс изготовления трафарета начинается с выбора оптимального материала, такого как нержавеющая сталь, никель или полиимид, в зависимости от требований применения, условий печати и бюджета. Этот выбор влияет на долговечность, химическую стойкость, характеристики отделения пасты и стоимость.
Подготовка проектного файла
Данные компоновки трафаретного принтера SMT определяют геометрию и положение печатных площадок. Эти данные должны быть отформатированы в инструкции для инструмента для резки трафарета, в которых указаны местоположения и размеры каждого формируемого отверстия. В файл проекта также добавляются дополнительные функции, такие как координатные метки, отверстия для инструментов для выравнивания и размеры внешней рамки трафарета.
Лазерная резка
Система лазерной резки с ЧПУ использует файл цифрового дизайна трафарета для точного удаления или испарения участков материала трафарета там, где необходимы отверстия. Обычно используется импульсный УФ-лазер, позволяющий формировать сложные узоры и мелкие детали с жесткими допусками благодаря точности лазера. Во время резки расплавленный материал удаляется пылесосом.
Постобработка
В то время как лазерная резка определяет расположение отверстий апертуры, дополнительные этапы уточняют края разреза и придают ключевые характеристики. Вторичный лазер меньшей мощности проходит вокруг отверстий, создавая оптимальный угол наклона внутрь, что способствует высвобождению пасты. Химическое травление сглаживает края.
Обрамление
Готовая фольга для трафаретного принтера SMT затем подвергается процессу обрамления, во время которого она растягивается и прикрепляется к жесткой раме для обеспечения жесткости и простоты обращения. Это также позволяет закрепить трафарет на трафаретных принтерах.
Окончательный контроль качества
Перед отправкой при проверке качества проверяются важные параметры, такие как размеры отверстия апертуры, точность размещения и соответствие общей толщины трафаретного принтера SMT спецификациям. На этом этапе выявляются любые дефекты в процессе изготовления до того, как трафарет попадет к заказчику.
Ручная печать
В процессе производства печатных плат ручная печать осуществляется путем удерживания ракеля печатной машины для паяльной пасты, которая подходит только для продуктов с низкими требованиями к точности и ранним использованием с высокими инвестиционными затратами на оборудование.
Полуавтоматическая печать
Автономной печатной машине SMT необходимо вручную выбирать и размещать каждую печатную плату, в основном для механического позиционирования.
Полностью автоматическая печать
Работая в режиме онлайн, машина для печати паяльной пасты может автоматически захватывать и доставлять напечатанную плату, а также имеет систему визуального выравнивания после печати и функцию 2D/3D-контроля. А машина для печати паяльной пасты имеет больше возможностей в различных параметрах печати. Более совершенная печатная машина SMT также имеет такие функции, как автоматическое монтаж стальных пластин.
Факторы, влияющие на трафаретную печатную машину SMT
Производственный процесс
Лучшим процессом является электрополировка после лазерной резки. Химическое травление и гальванопластика могут иметь такие ошибки, как ламинирование, экспонирование, проявление и т. д., а на гальванопластику также влияет неровность подложки.
Выбор материала
Рамка экрана должна выдерживать определенную программу реле и иметь хорошую ровность; в качестве трафарета лучше всего использовать полиэфирную сетку, поскольку она способна сохранять натяжение и устойчивость в течение длительного времени; и стальной лист предпочтительно имеет номер 304, который более благоприятен для скатывания паяльной пасты, чем зеркальная поверхность.
Дизайн открытия
Конструкция отверстия стальной сетки оказывает наибольшее влияние на качество стальной сетки. При проектировании проема следует учитывать технологический процесс изготовления, соотношение ширины и толщины, соотношение площадей, значение опыта и т. д.
Целостность производственных данных
Чем полнее данные, тем лучше. Когда сосуществуют несколько данных, необходимо подчеркнуть, какой из них является стандартным. Кроме того, стальная сетка, изготовленная по файлу данных, позволяет свести к минимуму возникновение ошибок.
Использование метода печати
Правильный метод печати может сохранить качество стальной сетки и увеличить ее срок службы. Напротив, неправильные методы печати, такие как чрезмерное давление, неравномерность стальной сетки или печатной платы во время печати и т. д., приведут к повреждению стальной сетки в той или иной степени.
Метод очистки
Паяльная паста особенно легко затвердевает. Если паяльная паста или оловянный порошок на стальной сетке не будут очищены вовремя, они заблокируют отверстие стальной сетки, и перепечатка вызовет трудности и ошибки. Поэтому после того, как стальная сетка снята со станка или паяльная паста не печатается на принтере в течение 1 часа, ее необходимо вовремя очистить.
Условия хранения
Разные материалы имеют разные условия хранения. Стальные сетки также должны храниться в определенных местах хранения и не могут быть размещены в случайном порядке. Это может защитить стальную сетку от случайного повреждения. В то же время стальные сетки ни в коем случае нельзя произвольно штабелировать. Это не красиво и нехорошо, а еще может погнуть сетчатый каркас.
Каковы конкретные требования для использования принтера SMTStencil?
Первая деталь должна быть подтверждена техническим специалистом и запущена в массовое производство после прохождения квалификации;
Каждые 30 печатных плат должны быть проверены инспектором, а затем отправлены на установку для размещения после квалификации;
После завершения работы трафаретного принтера SMT снимите сетку и очистите ее, выключите в соответствии с инструкцией по эксплуатации и очистите рабочую поверхность.
При работе с паяльной пастой с помощью трафаретного принтера SMT следует надевать резиновые или одноразовые перчатки. Если паяльная паста случайно прилипла к коже, ее следует немедленно очистить спиртом или дезинфицирующим средством для рук, а затем промыть большим количеством воды;
После операции оставшаяся паяльная паста, использованная бумага для протирки экрана трафаретного принтера SMT и одноразовые перчатки должны быть обработаны единообразно в соответствии с соответствующими положениями экологических законов и правил;
Очистите оборудование, инструменты и инструменты перед использованием, особенно перед обработкой продуктов, не содержащих свинец, проверяйте состояние окружающей среды на объекте.
Во время работы трафаретного принтера SMT строго запрещается прикасаться к машине;
Максимальное время от нанесения паяльной пасты на подложку до выхода на пайку оплавлением составляет не более 4 часов;
Перед использованием трафаретного принтера SMT проверьте целостность ракеля.
Как обслуживать трафаретный принтер SMT
Разработайте план технического обслуживания
Разработка плана технического обслуживания — это первый шаг к обеспечению надлежащего обслуживания конвейерной системы. В плане должна быть указана частота проверок и технического обслуживания, а также задачи, которые необходимо выполнить. В зависимости от рабочей нагрузки трафаретного принтера SMT частота обслуживания может быть ежедневной, еженедельной или ежемесячной.
Регулярная уборка
Конвейерную ленту следует содержать в чистоте, чтобы предотвратить скопление материала и уменьшить трение, которое может повредить конвейерную ленту и вызвать повышенный износ. Регулярная очистка должна включать удаление мусора, пыли и грязи с конвейерной ленты, роликов и других компонентов. Мы рекомендуем воздушную/протирающую очистку, когда загрязнения высыхают на конвейерной ленте. В санитарных помещениях рекомендуется соблюдать правила полной промывки и санитарии.
Проверка ремня
Ремни без натяжения значительно упрощают бесперебойную работу динамических трафаретных принтеров SMT и требуют минимального обслуживания. Конвейерную ленту следует регулярно проверять на предмет выявления каких-либо проблем. Ищите признаки износа, повреждения, удлинения ремня и смещения. Немедленно решайте любые проблемы, чтобы предотвратить дальнейший ущерб.
Проверка компонентов трафаретного принтера SMT
Компоненты трафаретного принтера SMT следует регулярно проверять на предмет износа и повреждений. Сюда входят ремни, ролики, подшипники, двигатели, коробки передач и другие компоненты. Любые поврежденные компоненты следует немедленно заменить, чтобы предотвратить дальнейшее повреждение системы.
Правильная загрузка
Правильная загрузка конвейерной системы поможет снизить натяжение конвейерной ленты. Убедитесь, что нагрузка равномерно распределена по ширине конвейерной ленты, и избегайте перегрузки конвейерной ленты.
Электрические соединения
Электрические соединения следует регулярно проверять, чтобы убедиться в их герметичности. Ослабленные соединения могут вызвать искрение, которое может повредить электрические компоненты конвейерной системы.
Трафаретный принтер SMT состоит из шаблона с окном для печати графики, ракеля, заполняющего отверстия шаблона паяльной пастой, и печатного стола, зажимающего печатную плату. В качестве материалов используются паяльная паста и печатные платы. При печати следует сначала совместить окно шаблона с рисунком площадки на печатной плате. После позиционирования нанесите достаточное количество паяльной пасты для печати. Надавливая на ракель, перемещайте его слева направо, чтобы паяльная паста скатилась. Паяльная паста заливается в отверстие шаблона.
Графическое выравнивание
Перед печатью важно выровнять подложку печатной платы и трафарет, чтобы площадки печатной платы и отверстия трафарета могли перекрываться, чтобы обеспечить качество печати паяльной пастой.
Материал скребка
При фактической обработке патчей SMT материалом скребка в основном является стальной скребок, который удобен для формирования и удаления паяльной пасты.
Угол ракеля
Чем меньше угол между ракелем и трафаретом в процессе печати паяльной пастой, тем больше давление вниз, и паяльную пасту легко впрыскивать в отверстие сетки, но слишком большое давление может привести к сдавливанию паяльной пасты. нанесите трафарет на нижнюю поверхность, в результате чего паяльная паста прилипнет. При фактической обработке SMT угол между скребком и стальной сеткой обычно составляет от 45 до 60 градусов. Обычно автоматические и полуавтоматические печатные машины используют угол больше 60 градусов.
Очиститель трафаретов
Трафарет также необходимо очистить. Обычно для очистки используются IPA и спиртовой растворитель. Будьте осторожны, не используйте растворитель, содержащий хлор, иначе он разрушит состав паяльной пасты и повлияет на качество обработки.
Скорость печати
Поскольку скорость скребка обратно пропорциональна вязкости паяльной пасты, при использовании графики высокой плотности скорость снижается.
Шэньчжэньская компания оборудования автоматизации ETON, Ltd. является ведущим поставщиком производственных и технологических решений, специализирующимся на исследованиях и разработках, производстве, продаже и обслуживании высокоскоростных захватывающих машин SMT и периферийного оборудования автоматизации SMT. ETON имеет подразделение высокоскоростных машин для захвата и размещения SMT, подразделение прецизионных трафаретных принтеров для паяльной пасты, подразделение высокоскоростного прецизионного дозирующего оборудования и подразделение периферийного оборудования для автоматизации SMT. ETON получает ряд технологий интеллектуальной собственности, в том числе 9 патентов на изобретения, 112 практических патентов, 12 авторских прав на программное обеспечение.
Наш сертификат
Сертификат CE, сертификат CCC ce, сертификат SIRA
Видео
Часто задаваемые вопросы
Мы известны как один из ведущих производителей и поставщиков трафаретных принтеров smt в Китае. Если вы собираетесь купить высококачественный трафаретный принтер smt по конкурентоспособной цене, добро пожаловать на предложение на нашем заводе.
